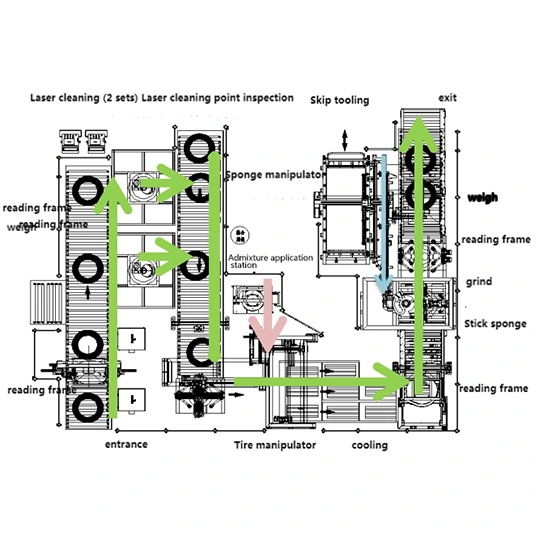

พารามิเตอร์ประสิทธิภาพหลักของสายการผลิต:

ดัชนีการผลิตยางเงียบ 1: 60s (เคลือบด้วยกาว, การทำความสะอาดด้วยเลเซอร์คู่, @245/45R18)

ดัชนีการผลิตยางเงียบ 2: 120s (เคลือบด้วยกาวปิดผนึกในตัว, การทำความสะอาดด้วยเลเซอร์เดี่ยว @245/45R18)

ดัชนีประสิทธิภาพยางซ่อมแซมตัวเอง: 180 วินาที (การเคลือบด้วยกาวปิดผนึกในตัว, การทำความสะอาดด้วยเลเซอร์เดี่ยว, @ 245/45R18)

    โอ๊ะโอ ... !

    ไม่มีข้อมูลผลิตภัณฑ์

    ไปที่หน้าแรก

    พารามิเตอร์ที่เกี่ยวข้อง

    จังหวะการรักษาตัวเอง 120S S
    จังหวะฝ้ายเงียบ 60S S
    การทำความสะอาดด้วยเลเซอร์ 500W/ไฟเบอร์เลเซอร์/สถานีคู่
    การตรวจสอบยาง การตรวจจับการชั่งน้ำหนักอัตโนมัติ
    เครื่องทากาว อุปกรณ์ติดกาวสี่มิติ
    ขนาดยาง 16 นิ้ว. -22 นิ้ว
    แบบฟอร์มเป็นรูพรุน ขนาดเต็ม/ส่วนย่อย
    สารยึดเกาะฟองน้ำ เครื่องปิดผนึกด้วยตนเอง / สารเข้าเล่ม
    วิธีการป้อนฟองน้ำ ม้วนหลัก / ตัดอัตโนมัติ

      * มาตรฐานข้างต้นคือ 235/45R18 นิ้ว

    พารามิเตอร์ประสิทธิภาพหลักของสายการผลิต:

    ดัชนีการผลิตยางเงียบ 1: 60s (เคลือบด้วยกาว, การทำความสะอาดด้วยเลเซอร์คู่, @245/45R18)

    ดัชนีการผลิตยางเงียบ 2: 120s (เคลือบด้วยกาวปิดผนึกในตัว, การทำความสะอาดด้วยเลเซอร์เดี่ยว @245/45R18)

    ดัชนีประสิทธิภาพยางซ่อมแซมตัวเอง: 180 วินาที (การเคลือบด้วยกาวปิดผนึกในตัว, การทำความสะอาดด้วยเลเซอร์เดี่ยว, @ 245/45R18)

    5 (10)
    艾思兰 (3)
    6 (8)

    1. ใช้แบบฟอร์มการบรรจุดรัมมาตรฐาน

    2. แรงดันกาวของปั๊มระบบสามารถเข้าถึง 30MPa ก่อนส่งออกปืนกาว ความเร็วของกาวปั๊มคือ 0.75L/นาที ค่าเบี่ยงเบนการควบคุมอุณหภูมิของระบบคือ +2C และอุณหภูมิสูงสุดของระบบคือ 210℃

    3. ลูกสูบยางของปั๊มสามารถรับรู้ถึงฟังก์ชั่นไอเสียอัตโนมัติ การตอบสนองอัตโนมัติของระดับวัสดุแบบเรียลไทม์ และระบบป้อนกลับอัตโนมัติสามารถแจ้งให้ถังเติมเชื้อเพลิงทราบเมื่อวัสดุยางใกล้ถึงจุดสิ้นสุด

    4. แรงดันของปั๊มหลักถูกสร้างขึ้น และปั๊มเชิงปริมาณรองรับประกันปริมาณกาวได้อย่างแม่นยำ (ส่วนเบี่ยงเบน 2%)

    5. แผ่นลูกสูบของระบบ ปั๊มหลัก ปั๊มรอง วาล์วยาง และท่อลำเลียง ล้วนมีฟังก์ชันการทำความร้อน ฟังก์ชันป้อนกลับอุณหภูมิ และฟังก์ชันการวัดความดัน เมื่อระบบเปลี่ยนวัสดุยางเพียงต้องให้ความร้อนวัสดุยางใหม่เพื่อรีดวัสดุยางที่ตกค้างในระบบเดิม กาวร้อนละลายสามารถให้ความร้อนซ้ำๆ ภายในช่วงอุณหภูมิที่เหมาะสม

    艾思兰2
    สายการผลิตยางเงียบอัตโนมัติ | ยูเอสแลนด์ 6

    ระบบปั๊มกาว (สารยึดเกาะ)

    1. บรรจุภัณฑ์ถังมาตรฐาน (55 แกลลอน)

    2. แรงดันกาวของปั๊มระบบสามารถเข้าถึง 10MPa ก่อนที่จะส่งออกปืนกาว ปั๊มหลัก 90cc ปั๊มสูบจ่าย 35cc.

    3. ลูกสูบยางของปั๊มสามารถรับรู้ถึงฟังก์ชันไอเสียอัตโนมัติ การตอบสนองอัตโนมัติของระดับวัสดุแบบเรียลไทม์ และข้อมูลระบบป้อนกลับอัตโนมัติเพื่อแจ้งให้ถังเติมเชื้อเพลิงเมื่อวัสดุยางใกล้ถึงจุดสิ้นสุด

    4. แรงดันของปั๊มหลักถูกสร้างขึ้น และปั๊มสูบจ่ายรองรับประกันการจ่ายกาวอย่างแม่นยำ (ส่วนเบี่ยงเบน 2%)

    5. ระบบกระจายหัวฉีดกาว 4 กลุ่ม ในเวลาเดียวกันเคลือบด้วยกาว 3-8 มม. ความหนา 2-5 มม.

    สายการผลิตยางเงียบอัตโนมัติ | ยูเอสแลนด์ 7
    COMPANY STRENGTH
    นักออกแบบและวิศวกรของเราได้ผลิตงานออกแบบที่ยอดเยี่ยมมากมายสำหรับลูกค้าจากอุตสาหกรรมต่างๆ
    6 (8)
    6 (8)
    8 (8)

    ปั๊มกาวและระบบเคลือบกาว

    1. ปั๊มขั้นแรกถูกกดลงในกระบอกยางด้วยแผ่นแรงดัน ปั๊มขั้นแรกคือปั๊มเกียร์ และกาวจะถูกปั๊มเข้าไปในท่อแรงดันสูงผ่านตะแกรงเฟือง กาวจะเข้าสู่ปั๊มสูบจ่ายผ่านท่อแรงดันสูง และอัตราการไหลของปั๊มสูบจ่ายจะเป็นค่าคงที่ (ในวัตถุดิบเดียวกัน ความแตกต่างของแรงดันทางเข้าและทางออกเท่ากัน) และทำการวัดที่แม่นยำของกาวที่ขนย้าย ออก.

    2. กาวจะเข้าสู่วาล์วยางผ่านท่อแรงดันสูงแบบสองขั้ว วาล์วยางจะเปิดพอร์ตวาล์วและเข้าสู่หัวฉีดยาง กาวจะถูกเคลือบบนพื้นผิวด้านในของยางในรูปทรงที่กำหนดผ่านรูปทรงของหัวฉีดยาง

    3. เพื่อให้มั่นใจในความเสถียรของเอาต์พุตกาว จึงได้ติดตั้งปั๊มสูบจ่ายสี่ตัว วาล์วกาว หัวฉีดกาว และช่องจ่ายกาวสี่ช่องพร้อมกัน การหมุนยางหนึ่งครั้งจะทำให้การเคลือบกาวเสร็จสมบูรณ์

    ระบบติดกาว

    สายการผลิตยางเงียบอัตโนมัติ | ยูเอสแลนด์ 10
    1. ยางจะถูกวางตรงกลางก่อน จากนั้นจึงจับโดยมือจับแบบกลไก ซึ่งประกอบด้วยมือจับรองสี่ตัว มือจับรองทั้งสี่ตัวมีฟังก์ชันตั้งศูนย์กลาง และมือจับทั้งสี่ตัวเชื่อมต่อพร้อมกันผ่านฐานเพื่อขับเคลื่อน (ตัวขับเคลื่อนทรงกระบอก) ซึ่งสามารถขยายและหดตัวโดยรวมได้ในเวลาเดียวกัน ความดันของกระบอกสูบขับเคลื่อนสามารถปรับได้ตามความดันที่ใช้บังคับตามข้อกำหนดเฉพาะเพื่อหลีกเลี่ยงการเสียรูปในแนวรัศมีของยาง
    สายการผลิตยางเงียบอัตโนมัติ | ยูเอสแลนด์ 11
    2. หลังจากที่จับยางแล้ว ด้ามจับจะถูกขับเคลื่อนโดยกระบอกสูบเพื่อพลิกกลับ และมือกลจะหมุนจากสถานะแนวนอนเป็นแนวตั้ง จากนั้นจึงย้ายไปยังตำแหน่งติดกาว
    สายการผลิตยางเงียบอัตโนมัติ | ยูเอสแลนด์ 12
    3. เมื่อติดตั้งกริปเปอร์เชิงกลแล้ว โมดูลติดกาวจะดันหัวติดกาวลึกเข้าไปในยางจนกระทั่งพื้นผิวติดกาวที่ต้องการอยู่เหนือระยะทางที่ระบุ

    บทนำโมดูลสี่มิติ

    DOF 1: 1 #, 2 # สลับระหว่างสถานี

    DOF 2: ควบคุมความสูงและระยะห่างของกาว

    DOF 3: การเคลื่อนที่แบบซิงโครนัสกับยางเพื่อให้เกิดการติดกาว

    DOF 4: หัวติดยางจะหมุนเพื่อให้พอดีกับรูปร่างของส่วนยาง

    12 (5)

    ข้อดีเมื่อเปรียบเทียบกับหุ่นยนต์

    1. โมดูลสี่มิติและมอเตอร์หมุนยางอยู่ในระบบ PLC เดียวกันซึ่งสามารถให้การเคลื่อนที่แบบซิงโครนัสที่มีความแม่นยำสูงและความแม่นยำในการม้วนที่สูงขึ้น


    2. การหมุนของปืนกาวต้องการเพียงการเคลื่อนที่ของแอมพลิจูดเล็กน้อยของแกนอิสระระดับที่ 4 และการหมุนของปืนกาวของหุ่นยนต์นั้นต้องใช้การประสานงานแบบหลายแกนจึงจะเสร็จสมบูรณ์ และช่วงของการเคลื่อนไหวนั้นใหญ่และข้อดีของมันสะท้อนให้เห็นในทั้งสี่ โครงสร้างโมดูลมิติสามารถปรับให้เข้ากับข้อกำหนดยางได้กว้างกว่าหุ่นยนต์


    3. โครงสร้างที่เรียบง่ายและชัดเจน การบำรุงรักษาติดตามผลที่สะดวก  และค่าบำรุงรักษาต่ำ

    ภาพถ่ายเอฟเฟกต์ความครอบคลุม

    1 (17)
    1 (17)

    ระบบทำความสะอาดด้วยเลเซอร์

    แบบฟอร์มการทำความสะอาดด้วยเลเซอร์:

    1. การทำความสะอาดเชิงเส้น

    2.การทำความสะอาดแบบสองมิติ


    เมื่อเทียบกับทั้งสองวิธี การกระจายความหนาแน่นของพลังงานในการทำความสะอาดแบบสองมิติมีความสม่ำเสมอมากกว่า ประสิทธิภาพค่อนข้างสูง  และต้นทุนที่เกี่ยวข้องก็ค่อนข้างสูง อุปกรณ์ทำความสะอาดด้วยเลเซอร์พร้อมห้องทำความสะอาดอิสระ อุปกรณ์กำจัดฝุ่น และสัญญาณเตือนไฟไหม้ที่มองเห็นได้ ฯลฯ

    สายการผลิตยางเงียบอัตโนมัติ | ยูเอสแลนด์ 15

    เอฟเฟกต์ฟองน้ำพอดี


    โฮสต์พอดีฟองน้ำ

    เครื่องตรวจจับความดัน

    ระบบป้อนฟองน้ำ

    ตู้โชว์

    สายการผลิตยางเงียบอัตโนมัติ | ยูเอสแลนด์ 17

    พารามิเตอร์ที่เกี่ยวข้อง

    จังหวะการรักษาตัวเอง

    120S S

    จังหวะฝ้ายเงียบ

    60S S

    การทำความสะอาดด้วยเลเซอร์

    500W/ไฟเบอร์เลเซอร์/สถานีคู่

    การตรวจสอบยาง

    การตรวจจับการชั่งน้ำหนักอัตโนมัติ

    เครื่องทากาว

    อุปกรณ์ติดกาวสี่มิติ

    ขนาดยาง

    16 นิ้ว. -22 นิ้ว

    แบบฟอร์มเป็นรูพรุน

    ขนาดเต็ม/ส่วนย่อย

    สารยึดเกาะฟองน้ำ

    เครื่องปิดผนึกด้วยตนเอง / สารเข้าเล่ม

    วิธีการป้อนฟองน้ำ

    ม้วนหลัก / ตัดอัตโนมัติ

    มาตรฐานข้างต้นคือ 235/45R18 นิ้ว

    พารามิเตอร์ประสิทธิภาพหลักของสายการผลิต:

    -- ดัชนีการผลิตยางเงียบ 1: 60 วินาที (เคลือบด้วยกาว, การทำความสะอาดด้วยเลเซอร์คู่, @245/45R18) -- ดัชนีการผลิตยางเงียบ 2:120 วินาที (เคลือบด้วยกาวปิดผนึกในตัว ทำความสะอาดด้วยเลเซอร์เดี่ยว @245/45R18)


    -- ดัชนีประสิทธิภาพของยางที่สามารถซ่อมแซมตัวเองได้ : 180 วินาที (การเคลือบด้วยกาวปิดผนึกด้วยตนเอง, การทำความสะอาดด้วยเลเซอร์เดี่ยว, @ 245/45R18)


    ระบบกาวปั๊ม (กาวปิดผนึกในตัว)

    1. ใช้แบบฟอร์มบรรจุกลองมาตรฐาน


    2. แรงดันกาวของปั๊มระบบสามารถเข้าถึง 30MPa ก่อนส่งออกปืนกาว ความเร็วของกาวปั๊มคือ 0.75L/นาที ค่าเบี่ยงเบนการควบคุมอุณหภูมิของระบบคือ +2C และอุณหภูมิสูงสุดของระบบคือ 210℃


    3. ลูกสูบยางของปั๊มสามารถรับรู้ถึงฟังก์ชั่นไอเสียอัตโนมัติ การตอบสนองอัตโนมัติของระดับวัสดุแบบเรียลไทม์ และระบบป้อนกลับอัตโนมัติสามารถแจ้งให้ถังเติมเชื้อเพลิงทราบเมื่อวัสดุยางใกล้ถึงจุดสิ้นสุด


    4. แรงดันของปั๊มหลักถูกสร้างขึ้น และปั๊มเชิงปริมาณรองรับประกันปริมาณกาวได้อย่างแม่นยำ (ส่วนเบี่ยงเบน 2%)


    5.แผ่นลูกสูบของระบบ ปั๊มหลัก ปั๊มรอง วาล์วยาง และท่อลำเลียงล้วนมีฟังก์ชันการทำความร้อน ฟังก์ชันป้อนกลับอุณหภูมิ และฟังก์ชันการวัดความดัน เมื่อระบบเปลี่ยนวัสดุยางเพียงต้องให้ความร้อนวัสดุยางใหม่เพื่อรีดวัสดุยางที่ตกค้างในระบบเดิม กาวร้อนละลายสามารถให้ความร้อนซ้ำๆ ภายในช่วงอุณหภูมิที่เหมาะสม


    ระบบปั๊มกาว (สารยึดเกาะ)

    1. บรรจุภัณฑ์ถังมาตรฐาน (55 แกลลอน)


    2. แรงดันกาวของปั๊มระบบสามารถเข้าถึง 10MPa ก่อนที่จะส่งออกปืนกาว


    ปั๊มหลัก 90cc ปั๊มสูบจ่าย 35cc.


    3. ลูกสูบยางของปั๊มสามารถรับรู้ถึงฟังก์ชันไอเสียอัตโนมัติ การตอบสนองอัตโนมัติของระดับวัสดุแบบเรียลไทม์ และข้อมูลระบบป้อนกลับอัตโนมัติเพื่อแจ้งให้ถังเติมเชื้อเพลิงเมื่อวัสดุยางใกล้ถึงจุดสิ้นสุด


    4. แรงดันของปั๊มหลักถูกสร้างขึ้น และปั๊มสูบจ่ายรองรับประกันการจ่ายกาวอย่างแม่นยำ (ส่วนเบี่ยงเบน 2%)


    5. ระบบกระจายไปยังหัวฉีดกาวสี่กลุ่มในเวลาเดียวกันเคลือบด้วยกาว 3-8 มม. ความหนา 2-5 มม.


    ปั๊มกาวและระบบเคลือบกาว

    1. ปั๊มขั้นแรกถูกกดลงในกระบอกยางด้วยแผ่นแรงดัน ปั๊มขั้นแรกคือปั๊มเกียร์ และกาวจะถูกปั๊มเข้าไปในท่อแรงดันสูงผ่านตะแกรงเฟือง กาวจะเข้าสู่ปั๊มสูบจ่ายผ่านท่อแรงดันสูง และอัตราการไหลของปั๊มสูบจ่ายจะเป็นค่าคงที่ (ในวัตถุดิบเดียวกัน ความแตกต่างของแรงดันทางเข้าและทางออกเท่ากัน) และทำการวัดที่แม่นยำของกาวที่ขนย้าย ออก.

    2. กาวจะเข้าสู่วาล์วยางผ่านท่อแรงดันสูงแบบสองขั้ว วาล์วยางจะเปิดพอร์ตวาล์วและเข้าสู่หัวฉีดยาง กาวจะถูกเคลือบบนพื้นผิวด้านในของยางในรูปทรงที่กำหนดผ่านรูปทรงของหัวฉีดยาง

    3. เพื่อให้มั่นใจถึงความเสถียรของเอาต์พุตกาว จึงติดตั้งปั๊มสูบจ่ายสี่ตัว วาล์วกาว หัวฉีดกาว และช่องกาวสี่ช่องพร้อมกัน การหมุนยางหนึ่งครั้งจะทำให้การเคลือบกาวเสร็จสมบูรณ์


    ระบบติดกาว

    สายการผลิตยางเงียบอัตโนมัติ | ยูเอสแลนด์ 26
    1. วางยางไว้ที่กึ่งกลางก่อนแล้วจึงจับโดยมือจับแบบกลไก ซึ่งประกอบด้วยมือจับรองสี่ตัว มือจับรองทั้งสี่ตัวมีฟังก์ชันตั้งศูนย์กลาง และมือจับทั้งสี่ตัวเชื่อมต่อพร้อมกันผ่านฐานเพื่อขับเคลื่อน (ตัวขับเคลื่อนทรงกระบอก) ซึ่งสามารถขยายและหดตัวโดยรวมได้ในเวลาเดียวกัน ความดันของกระบอกสูบขับเคลื่อนสามารถปรับได้ตามความดันที่ใช้บังคับตามข้อกำหนดเฉพาะเพื่อหลีกเลี่ยงการเสียรูปในแนวรัศมีของยาง
    สายการผลิตยางเงียบอัตโนมัติ | ยูเอสแลนด์ 27
    2. หลังจากที่จับยางแล้ว กริปเปอร์จะถูกขับเคลื่อนโดยกระบอกสูบเพื่อพลิกกลับ และมือกลจะหมุนจากสถานะแนวนอนเป็นแนวตั้ง จากนั้นจึงย้ายไปยังตำแหน่งติดกาว
    3. เมื่อวางกริปเปอร์แบบกลไกแล้ว โมดูลติดกาวจะดันหัวติดกาวเข้าไปในยางลึกจนกระทั่งพื้นผิวติดกาวที่ต้องการอยู่เหนือระยะทางที่กำหนด

    การแนะนำโมดูลสี่มิติ

    DOF 1: 1 #, 2 # สลับระหว่างสถานี


    DOF 2: ควบคุมความสูงและระยะห่างของกาว


    DOF 3: การเคลื่อนที่แบบซิงโครนัสกับยางเพื่อให้เกิดการติดกาว


    DOF 4: หัวติดยางจะหมุนเพื่อให้พอดีกับรูปร่างของส่วนยาง



    ข้อดีเมื่อเทียบกับหุ่นยนต์

     1: โมดูลสี่มิติและมอเตอร์หมุนยางอยู่ในระบบ PLC เดียวกันซึ่งสามารถให้การเคลื่อนที่แบบซิงโครนัสที่มีความแม่นยำสูงและความแม่นยำในการม้วนที่สูงขึ้น


    2: การหมุนของปืนกาวต้องการเพียงการเคลื่อนที่ของแอมพลิจูดเล็กน้อยของแกนอิสระระดับที่ 4 และการหมุนของปืนกาวของหุ่นยนต์นั้นต้องใช้การประสานงานแบบหลายแกนจึงจะเสร็จสมบูรณ์ และช่วงการเคลื่อนไหวมีขนาดใหญ่และสะท้อนถึงข้อดีของมัน โครงสร้างโมดูลสี่มิติสามารถปรับให้เข้ากับข้อกำหนดยางได้กว้างกว่าหุ่นยนต์


     3: โครงสร้างที่เรียบง่ายและชัดเจน การบำรุงรักษาติดตามผลที่สะดวก  และค่าบำรุงรักษาต่ำ

    ระบบทำความสะอาดด้วยเลเซอร์

    1 (17)
    1 (17)

    ระบบทำความสะอาดด้วยเลเซอร์

    แบบฟอร์มการทำความสะอาดด้วยเลเซอร์:

    1. การทำความสะอาดเชิงเส้น

    2.การทำความสะอาดแบบสองมิติ


    เมื่อเทียบกับทั้งสองวิธี การกระจายความหนาแน่นของพลังงานในการทำความสะอาดแบบสองมิติมีความสม่ำเสมอมากกว่า ประสิทธิภาพค่อนข้างสูง  และต้นทุนที่เกี่ยวข้องก็ค่อนข้างสูง อุปกรณ์ทำความสะอาดด้วยเลเซอร์พร้อมห้องทำความสะอาดอิสระ อุปกรณ์กำจัดฝุ่น และสัญญาณเตือนไฟไหม้ที่มองเห็นได้ ฯลฯ


    โฮสต์พอดีฟองน้ำ


    โฮสต์พอดีฟองน้ำ

    เครื่องตรวจจับความดัน

    ระบบป้อนฟองน้ำ

    เอฟเฟกต์ฟองน้ำพอดี
